一、直讀式測高器概述
本儀器是用于野外測量各種目標高度的一種測量儀器，也可
以測量高度差、高度和，以及地形地物的坡角。主要特點是可直接讀出所測量的高度值，不必換算及查表。另一特點是體積小、重量輕、便于攜帶、操作簡單、方便快捷、測量準確，如果只測量與高度相關的數據時，可不必架設經緯儀等大型復雜儀器。
本儀器應用范圍廣泛，能滿足于各種場合的測量要求，可廣泛地應用于林業、地礦、電力、通訊、路橋、建筑、水利及安裝等各項工程的勘測與施工之中。
二、直讀式測高器原理與結構
觀測筒中的目測孔與準星構成了一條觀測線，當測量某一點
的高度時，觀測線與水平線將構成一仰角，當已知水平距離時，由正切關系可得到高度值。

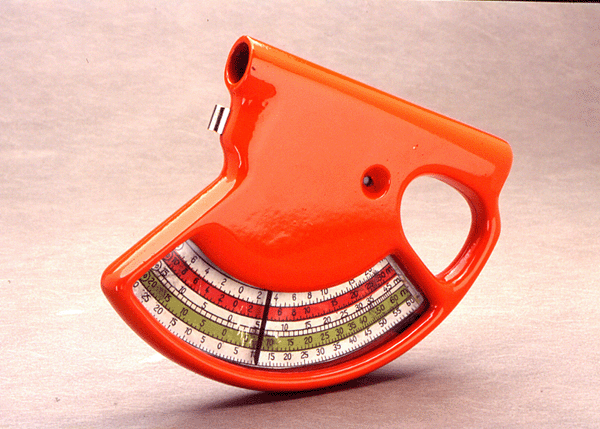

本儀器由三部分組成：(1)觀測系統(觀測筒、觀測孔、準星)；(2)指針控制系統(扳機、按鈕、彈簧等)；(3)數值顯示系統(高度盤、指針、針軸座等)。
高度盤前四行的左側劃有園圈的四個數值分別表示四個不同的設定距離。在測量中根據具體情況選擇其中一個距離，單位為米，每行上的刻度值代表高度，最后一行表示的是仰角或俯角的度數。
三、直讀式測高器主要技術參數
最大測量高度：60m 最大仰角：60°
俯視測量最大高度：20m 最大俯角：30°
測量誤差：1% 設定距離：15、20、30、40(m)
外形尺寸：156×127×25(mm) 質量：0.4kg
四、直讀式測高器使用方法
（一）測量高度
1、用卷尺或測繩量取被測物到儀器的距離作為基線（如
15m,20m,30m,40m）。
2、右手握住儀器，按動按鈕，指針被釋放。
3、右眼靠近并對準觀測孔，在垂直方向上轉動儀器，通過觀
測孔與準星尖照準被測物頂端，稍停2-3秒待指針停止擺動呈鉛垂狀態后，此時扣動扳機，指針被鎖定。讀取指針在高度盤相應基線上的數值，即為仰角之高度h1。
4、使用者在原地不動，照上述方法，對準被測物底端，讀取俯角之高度h2。（圖b,c）
被測物高度為：
h=tgθ·D±tgθ′·D
其中：測者在上坡時為“+”，在下坡時為“-”
注：在坡地測樹高時，受地面坡度影響，高度盤上讀取的高度
值須進行改正（坡度5°以內無需修正）：
H=h－h·δ
式中：H－改正后的高度
h－高度表上讀取的高度值
δ－修正數（查修正表）
平地測量時：h=tgθ·D+hi（見圖a）
其中hi為測者眼高
（二）測坡度
俯仰角的測法與上述方法相同，讀取高度盤上最下面一行
的數值即為坡度。
五、注意及保養事項
用后要將指針鎖定；
輕放、勿壓，以免玻璃蓋碎裂；
存放環境：清潔、干燥、無腐蝕性氣體；
使用時避免漏進雨水及塵土；
（5）儀器內各件切勿自行拆動。
