一、數字式求積儀用途
QCJ—2A型數字式求積儀是一種精度較高的普及型數字求積儀，它可以快速測定任意形狀，任何比例的圖形面積，是農林、地質等其它工程技術人員求測圖形面積的常用儀器。
二、數字式求積儀主要技術指標
最大測量范圍——寬300mm，長度不限的圖形
相對誤差——小于0.3%
顯示方式——6位LCD顯示
電源電壓——AC220V 50Hz，DC 7.2V
三、數字式求積儀儀器的結構

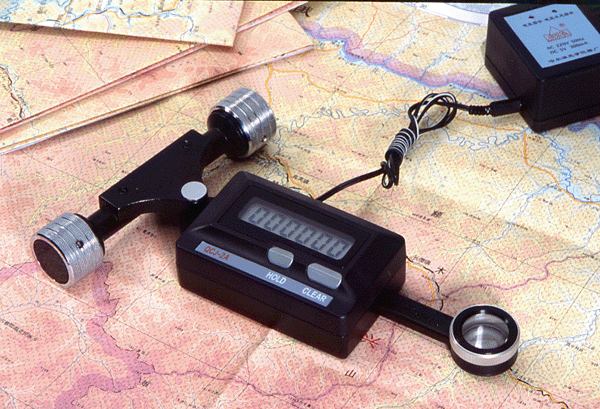

QCJ—2A型數字式求積儀是一種直線型求積儀，主要由主機和電源組成。儀器主機結構及各部件的名稱如圖一、二所示。
四、數字式求積儀使用方法
1、測量前準備工作
按圖三所示，把主機電源插頭插入電源插座上，把儀器擺放在所測圖形近似中心線上，在被測面積輪廓上確定起始點，并做標記。移動描點鏡，如果顯示器數字不變化，儀器處于鎖定狀態，按下HOLD(鎖定)鍵，儀器處于計數狀態。
2、測量
把描點鏡中心點對準所測圖形的起始點，按下CLEAR(清零)鍵，移動描跡器使描跡器的中心點順時針沿被測面積的輪廓線一直描到原來的標記處，結束測量。若要保持顯示器測量結果，按下HOLD鍵，使其不受計數裝置的意外移動所影響。
當再一次按“HOLD”按鈕時，計數方式被恢復，儀器可繼續測量，并能累加測量。
3、實際面積的數值和不同比例的換算
測量結束，儀器所顯示的數值并不是真實的面積值，要根據不同比例的面積系數換算成實際面積值，每臺儀器都配備面積系數表供用戶查用。(見附錄)。如果表上沒有所需的比例，其
面積系數可由下式求得：
面積系數＝(所需比例數)2×0.1cm2
所測圖形的實際面積＝儀器顯示數值×相應比例的面積系數當測量圖形面積較大時，如果顯示器溢出(大于999999)，它就重新從0、1、2……到999999開始計數，此時，計數應理解為從1000001到1999999，當再一次循環時應理解為從2000001到2999999。
五、數字式求積儀儀器電源充電說明
儀器電源充足電一般可以連續使用30小時，超過30小時電壓不足，儀器盒上的綠燈亮，此時，儀器就不能保證正常工作。把電源盒粗線電源插頭，插到(交流電)220V 50Hz上充電，電源盒上紅燈亮，充電時間在8—16小時。在室內工作時，可邊充電邊測量。若儀器長時間不使用時，電池需充足電放置，并且每隔三個月充電一次，以延長電池使用壽命。
六、數字式求積儀儀器故障排除
故 障 現 象、原因、排 除 方 法
儀器不能正常工作：主機、電源間連線接觸不良重新連接
電源綠燈亮，電力不足電池需充電
傳感器不浮動用手輕推傳感器使之浮動靈活。
測量時，顯示器數字不變化儀器處于鎖定狀態按下HOLD鍵
多次測量已知面積重復數值偏大描臂太短松動
描臂微調螺釘二三圈，將描臂外拉，擰緊螺釘，重新測量，直到與已知面積相同為準。
多次測量已知面積重復數值偏小描臂太長與上述方法類似，只是描臂往里推即可�！糂H〗〖FK(W〗測量已知面積重復性不好工作面不平或儀器操作時遇到障礙物。把操作面清理干凈或更換工作臺。
若上述方法仍不能使儀器正常工作，請委托專業人員檢修。
